閥廳智能巡檢 — 浙江雙視云臺測溫?zé)嵯駜x在閥廳巡檢的應用

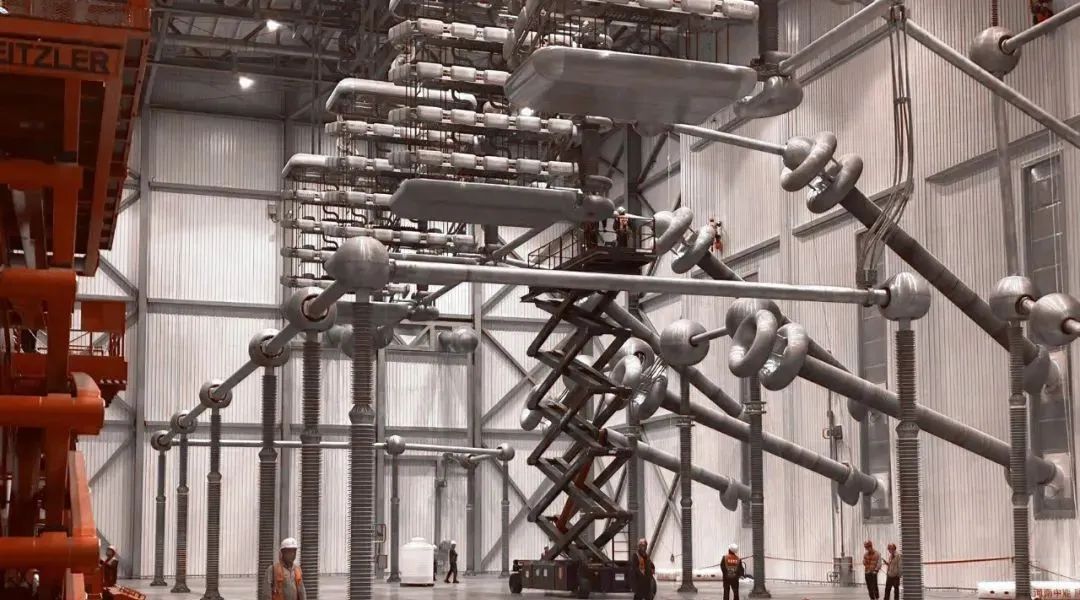

閥廳是換流站的核心建筑，主要用于布置換流閥及其相關設備，在特高壓直流輸電系統中，電流進入閥廳內的換流閥后，可以將直流電變成交流電，從而實現電能的轉換和傳輸，因此保障閥廳設備的正常運行對電網安全至關重要。

1.傳統人工現場巡查工作量繁重，工作效率低

2.檢修工作的繁瑣復雜程度極高，存在誤判、漏判的問題

3.缺少自動化與智能化的融合，無法自動巡視、識別及告警

4.閥廳內高壓電流，人員檢測風險高，有觸電風險

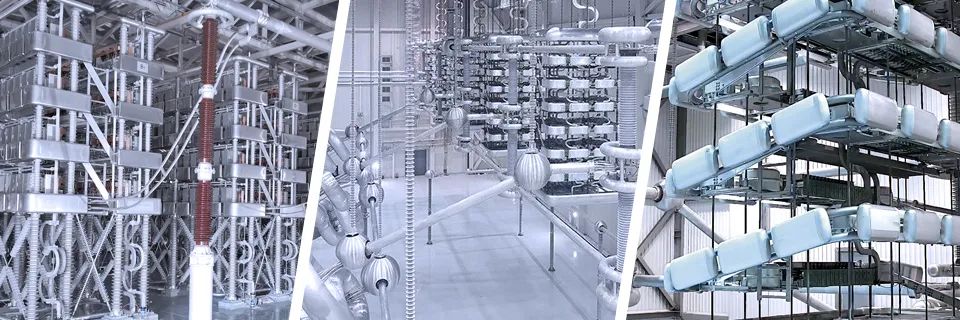

閥廳內布置有晶閘管、直流斷路器、直流啟動電阻、閘管控制單元等零部件組成，設備運行過程中溫度變化難以及時察覺，溫度過高有可能引發安全事故影響電力系統的運行。因此需要對其進行實時在線監測，了解設備的運行狀態，避免溫度過高而發生安全事故，影響電力輸送的進行。

根據場景定制垂直軌道搭配測溫云臺對閥廳大范圍實時監測，系統具備雙光監測、高溫告警、溫差告警、自動巡檢、短信通知、數據回放等功能，可清晰了解換流閥內晶閘管等設備組件的運行狀態及溫度分布情況，一旦發現設備溫度異常及時提示作業人員進行處理。解決了現場環境溫度高巡檢困難、巡檢工作重巡檢不全面的問題，加強了閥廳智能化無人化的水平，大大提升了電力作業的效率。

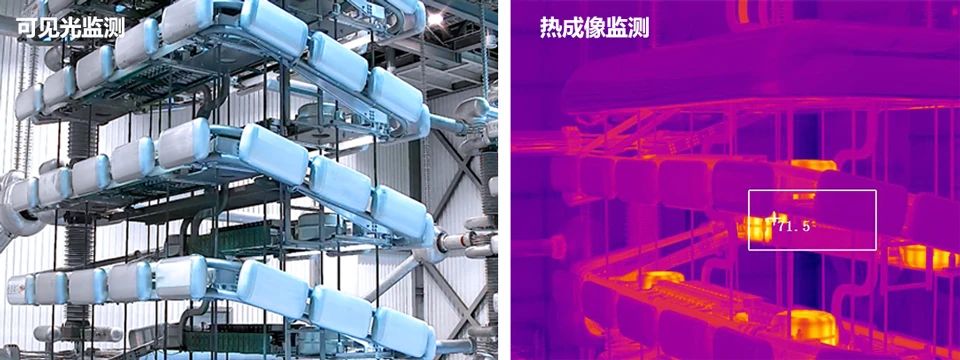

?雙光監測：集成紅外熱像儀和高清可見光相機，搭載高精度云臺和軌道控制系統，能夠讓用戶通過熱像圖來尋找對應高清圖的點位，及時準確判斷現場需要高溫故障點位。

?高溫告警：對監測目標設置高溫閥值，當溫度達到閥值即產生告警，同時將警告時間界面截圖拍照自動保存服務器，可通過歷史查詢找到告警記錄。

?多級告警：可設置多個溫度層級、多區域報警，按照不同場景、不同設備靈活的設置報警溫度。

?巡航功能：系統具備自動巡航功能，對于每個巡航位置可以進行抓圖或錄像，并在巡航位置進行溫度分析，如果有溫度異常，設備主動告警，通知監控客戶端。

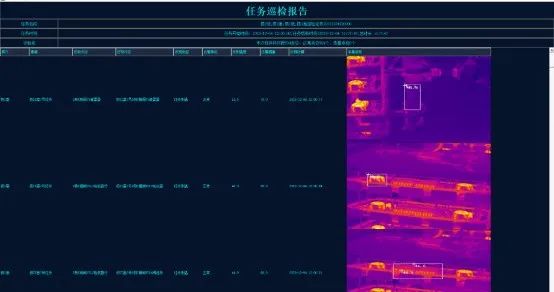

?自動巡檢：系統提供多種方式的自動巡檢計劃和方案，實現完全自動化運行，每天多次的對設備工作狀態的巡檢、自動預警、自動輸出報表等功能。減少了人員到現場巡視次數，提高運行人員工作效率，有效降低了運行人員的工作強度。

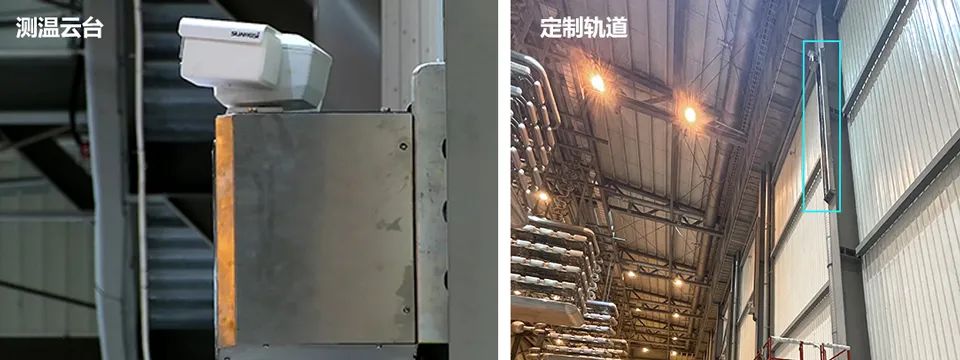

?定制軌道：根據閥塔的數量安裝一定數量的垂直軌道，軌道高度可根據閥塔高度進行定制，軌道與測溫云臺一體化安裝。

設備信息數字化：強化現場可視化監測、數據采集分析、實時傳輸保存，實現人機信息自動交互、設備狀態實時掌握、狀態異常提前預警、研判評估、輔助診斷等，全面提升設備狀態管控力

以設備狀態遠程實時監測、自動巡檢、數據采集為基礎，將運維現場可視化動態展示，加強巡檢業務監控管理，解決了現場巡檢困難、效率低的問題，輔助運維策略制定和計劃執行跟蹤，顯著提升閥廳智能化無人化的水平。

雙視完成了浙江某特高壓直流輸電工程換流站閥廳紅外測溫系統升級改造項目的交付，總計精密署28套SV-T5XDS系列雙光譜測溫云臺，對閥廳進行全方位實時智能監測，可精準的監測電抗器、避雷器、閥組件晶閘管、套管等設備的溫度變化，系統具備高溫預警、溫差識別、熱故障定位、數據分析等功能，有效增強了設備全狀態感知力與管控力，提升了換流站安全生產保障能力。

現場監測場景

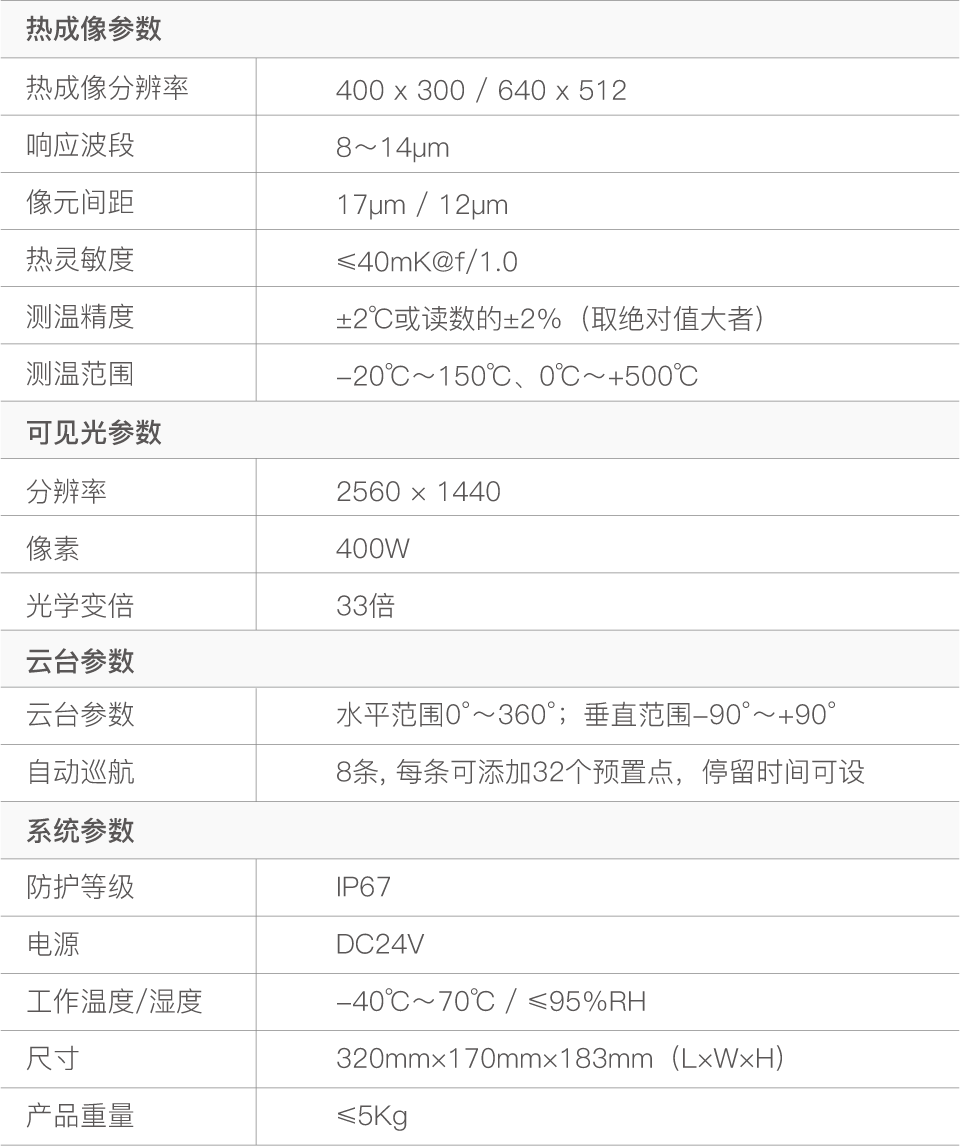

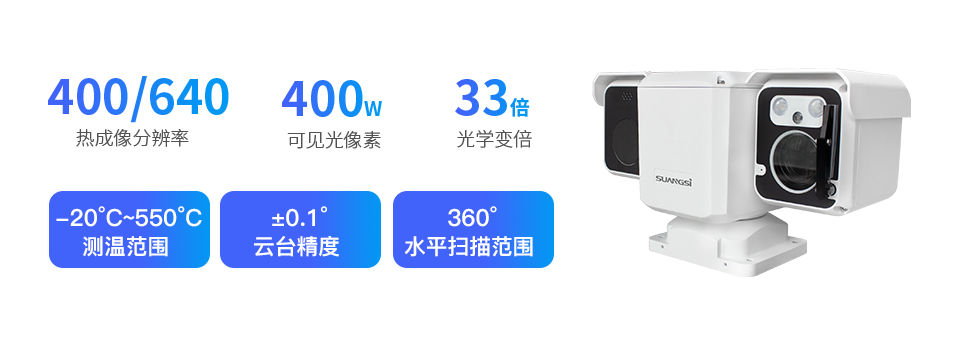

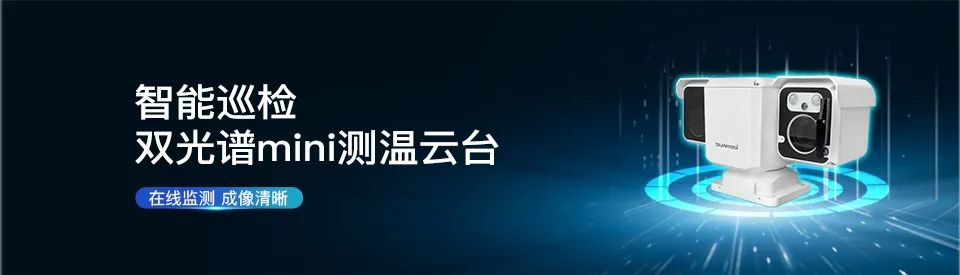

雙視SV-T5XDS系列雙光譜測溫小云臺，集成了熱成像和可見光功能，支持水平和垂直方向巡航掃描，設備具備監控畫面穩定、測溫精確、云臺精度高、功耗低等優點，廣泛應用于電站、閥廳、管廊巡檢、配電室、車庫、倉庫、碼頭、廠區等場景中，也可以安裝在巡檢式或軌道式機器人上實現機器人智能巡檢。
